南京道路划线-消防车道相关标识的设置要求

　　南京道路划线-消防车道相关标识的设置要求，按照 高层和 多层两种情况分别制定了 不同的划线原则和具体要求。咨询服务专线：一八九五一七四四五六七 吴先生联系

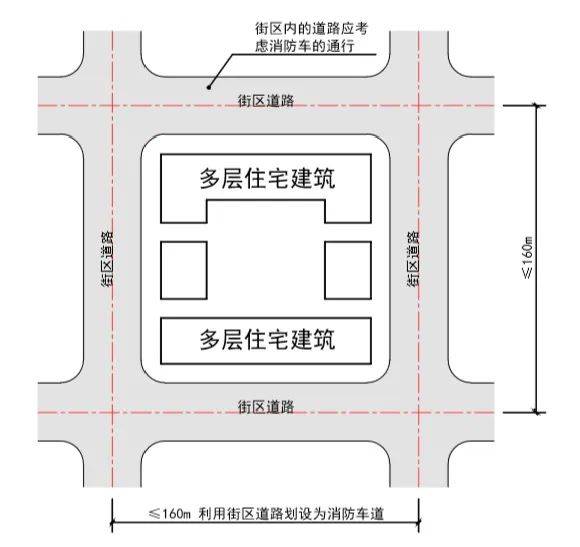

　　【图示1.1】多层住宅小区消防车道布置01

　　利用街区道路作为消防车道

　　一、南京道路划线-多层住宅小区消防车道布置原则

　　1.1针对多层住宅建筑的居民小区，以居民小区周边的街区道路作为消防车道，满足消防车道通行要求，即小区周边的街区道路中心线的距离 小于160米时，即可使用街区道路作为消防车道。【图示1.1】

　　1.2当小区周边的街区道路的中心线的距离 大于160米时，应结合小区内部道路情况设置进入小区内的消防车道，以满足消防车通行要求。【图示1.2】

　　1.3同时，建议加强街道周边室外消火栓的建设和维护，确保室外消火栓的设置间距、保护半径、消防用水量 满足技术标准。

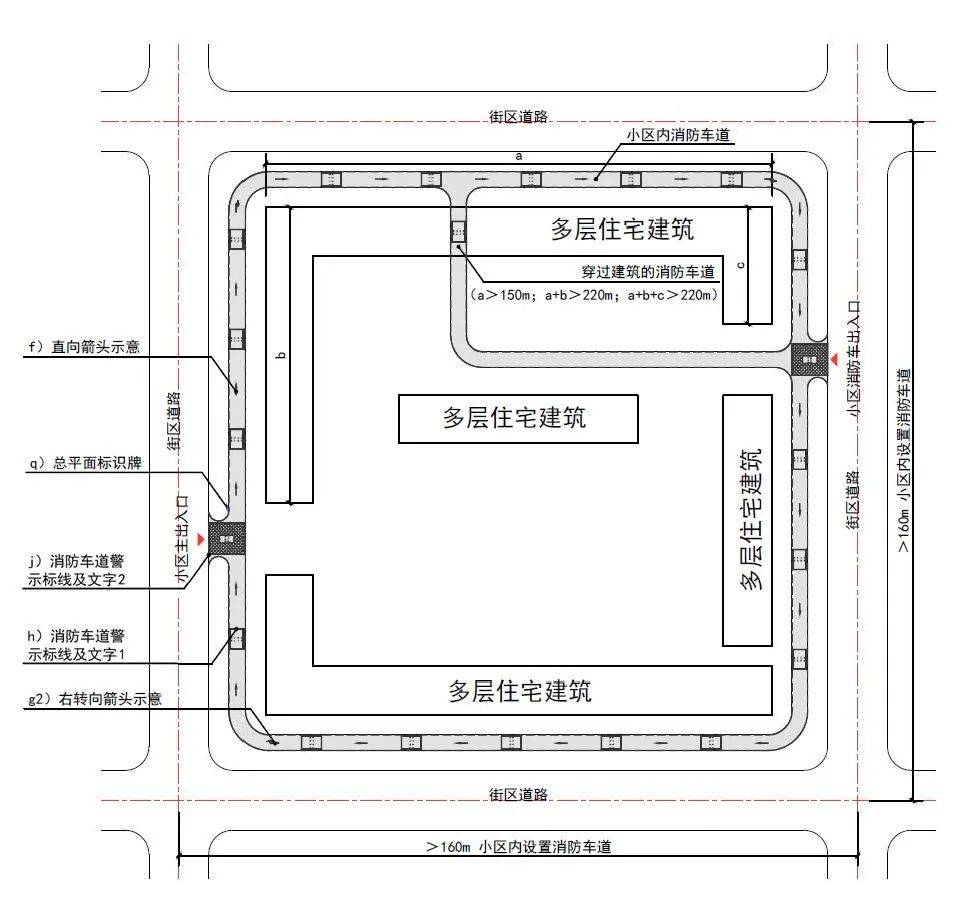

　　【图示1.2】多层住宅小区消防车道布置02

　　小区内划设消防车道

　　二、高层住宅小区消防车道布置原则

　　2.1对于2014年以前设计的高层居民小区，应严格按照规范要求， 设置环形消防车道【图示2.1-1】或者 沿建筑两个长边设置消防车道 【图示2.1-2】

　　【图示2.1-1】高层住宅消防车道布置01

　　2015年5月以前 设置环形消防车道

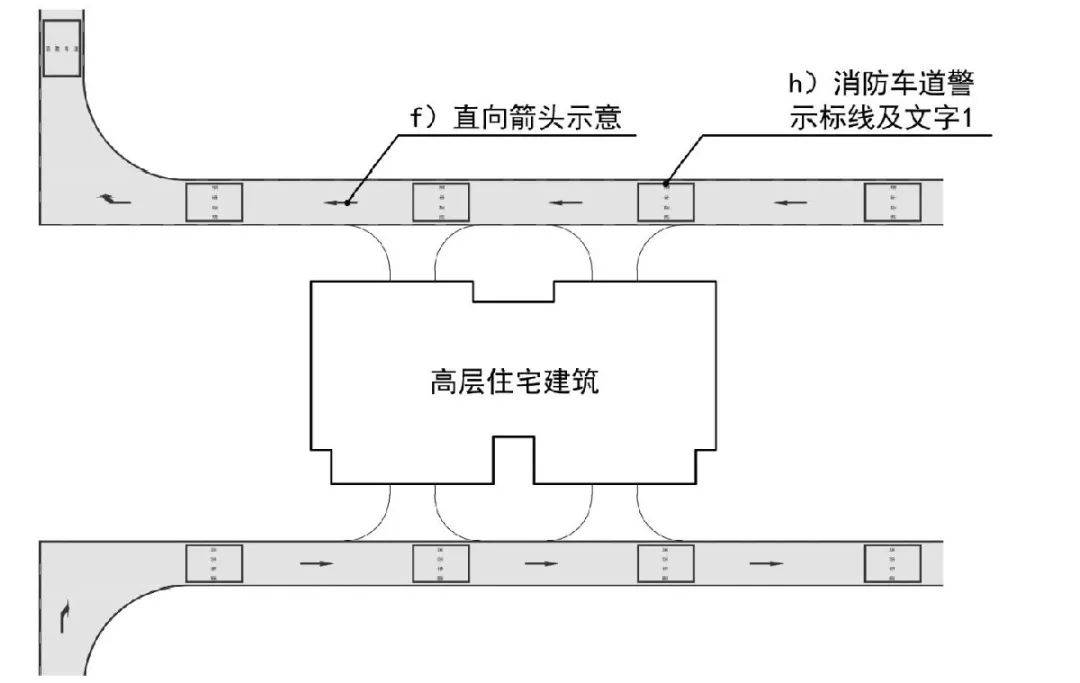

　　【图示2.1-2】高层住宅消防车道布置02

　　2015年5月以前 两个长边设置消防车道

　　2.2对于 2014年以后设计的高层居民小区，也可沿建筑一个长边设置消防车道，但该长边所在建筑立面应设置 消防车登高操作面。【图示2.2】

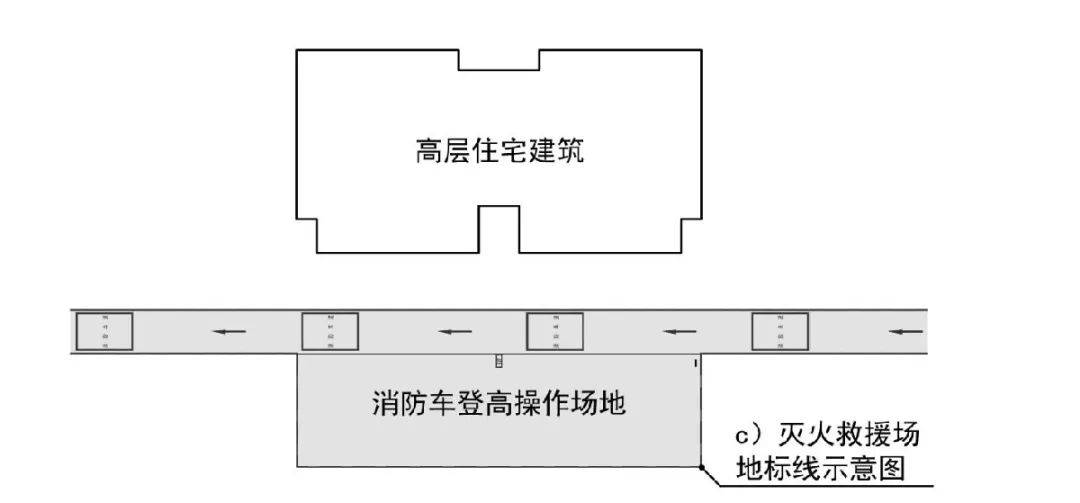

　　【图示2.2】高层住宅消防车道布置03

　　2015年5月以后 至少一个长边设置消防车道+消防扑救场地

　　三、南京道路划线-消防回车场的设置情况

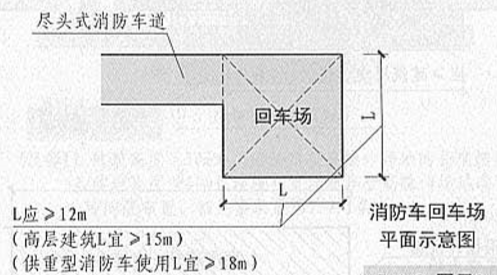

　　3.1 尽头式消防车道应设置 回车道或 回车场，回车场的面积不应小于12mX12m；对于高层建筑，不宜小于15mX15m；供重型消防车使用时，不宜小于18mX18m。

　　3.2 有封闭内院或天井的建筑物，当内院或天井的短边长度大于24m时，宜设置进入内院或天井的消防车道。

　　【图示3.1】尽头式消防车道

　　【图示3.2】 进入内院或天井的消防车道（设置回车场）

　　四、消防车道相关标识的设置要求

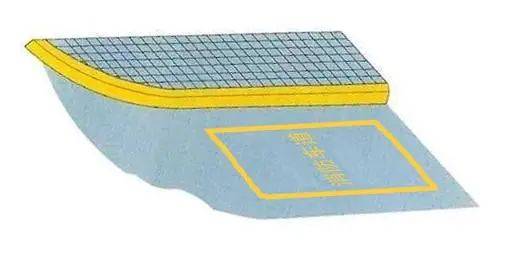

　　4.1 在消防车通道路 侧缘石立面和 顶面应当施划 黄色禁止停车标线【图示4.1】

　　4.2无缘石的道路应当在路面上施划禁止停车标线，标线为黄色单实线，距路面边缘30厘米，线宽15厘米。做法参见【详图a）f）g1）g2）】

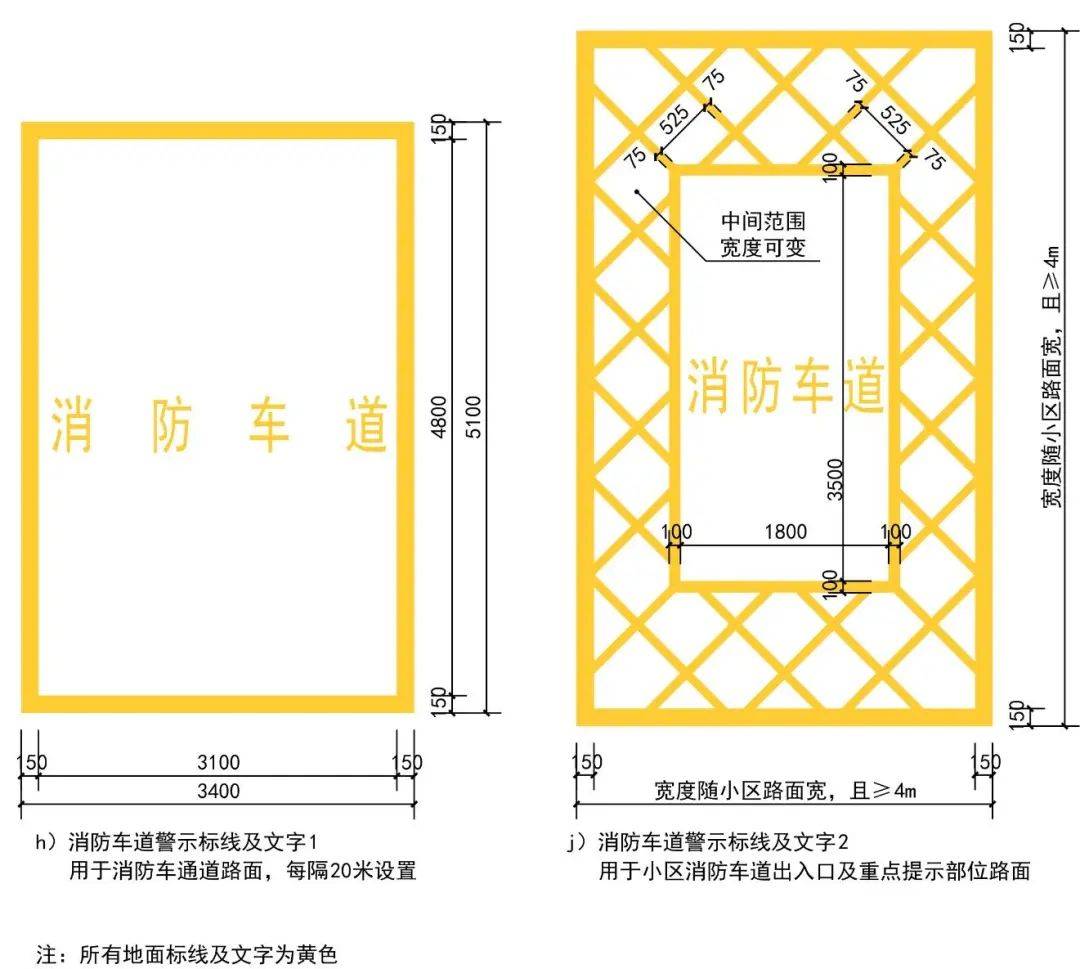

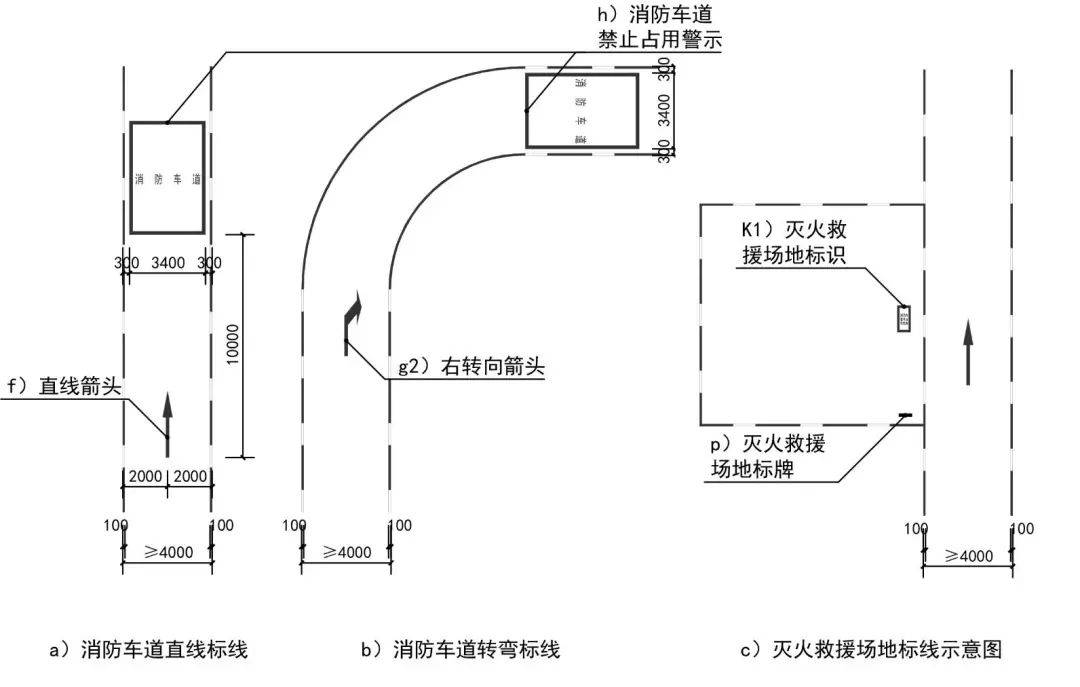

　　4.3消防车通道沿途每隔20米距离在路面中央施划黄色方框线，在方框内沿行车方向标注内容为 “消防车道”的警示字样。做法参见【详图a）h)】

　　4.4在 单位或者 住宅区的消防车通道出入口路面，按照消防车通道净宽施划禁停标线【图示1.2】，标线为黄色网状实线，外边框线宽20厘米，内部网格线宽10厘米，内部网格线与外边框夹角45度，标线中央位置沿行车方向标注内容为 “消防车道”的警示字样。做法参见【详图j）】

　　4.5 灭火救援场地标线应施划于灭火救援场地边缘，标线为单虚线，线长2m，间隔1m，线宽0.1m，标线的角部应为实线相交。做法参见【详图c）】

　　【图示4.1】

　　4.6 回车场标线应施划于回车场地边缘，标线的曲线段为单实线，直线段为单虚线，线长2m，间隔1m，线宽0.1m，标线的角部应为实线相交。做法参见【详图e）】

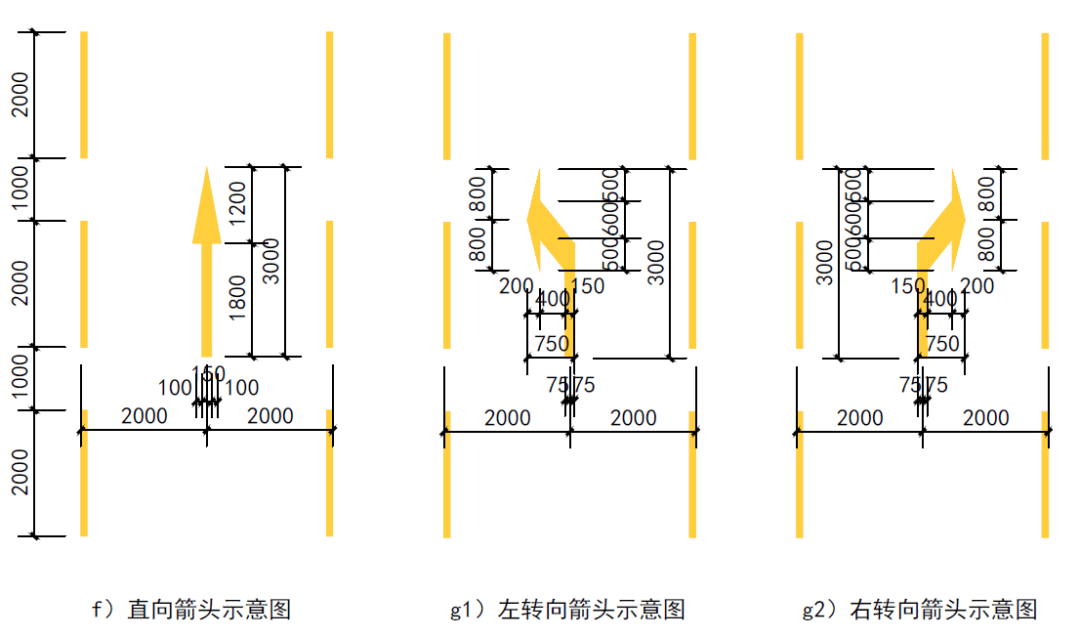

　　4.7 转向导向箭头应根据实际的车道导向需要设置，箭头应距曲线段起点3m处设置，转向导向箭头组合使用时不宜超过2种方向。做法参见【详图）f）g1）g2）】

　　注：虚线宽度为 10cm。

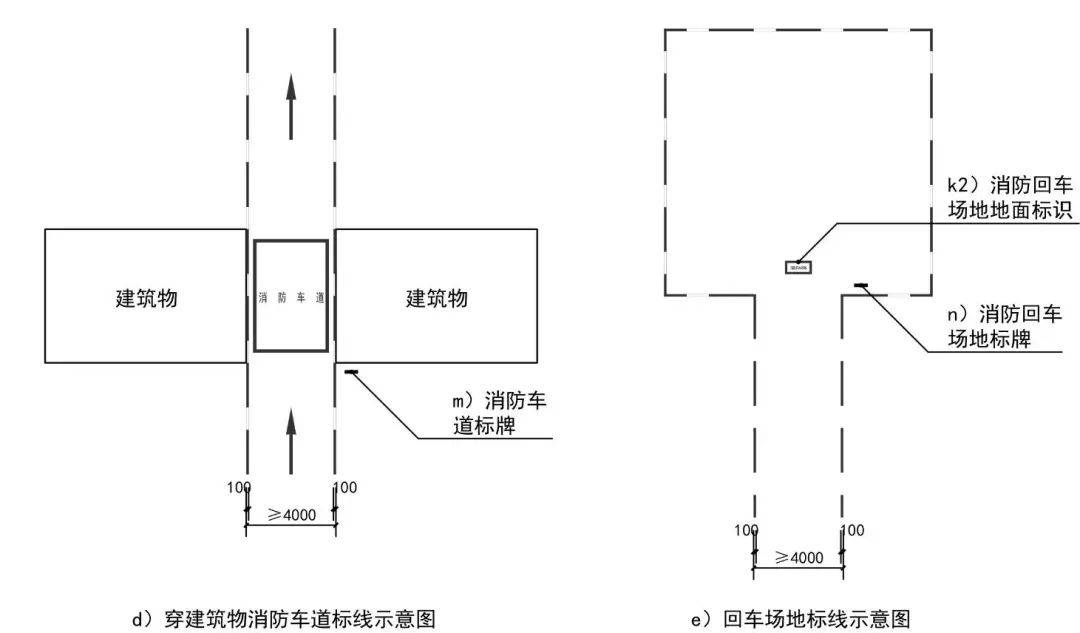

　　4.8在消防车通道两侧设置醒目的 警示牌， 提示严禁占用消防车道，违者将承担相应法律责任等内容。做法参见【详图）m）】消防通道标牌应设于穿过建筑物的消防通道洞口上方、右侧。

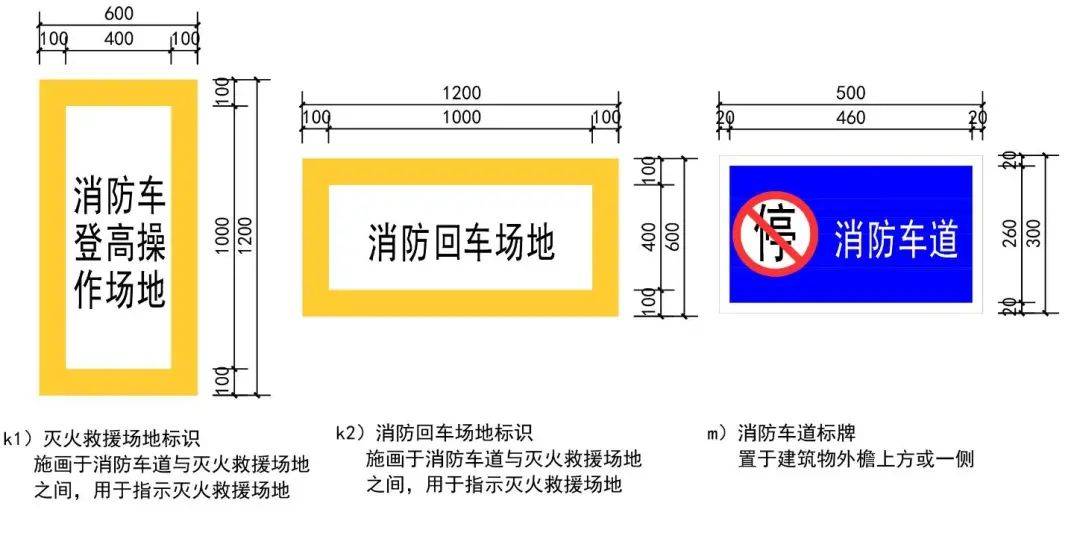

　　4.9 灭火救援场地指示标牌应设于救援场地靠近消防车道一侧。做法参见【详图c）】

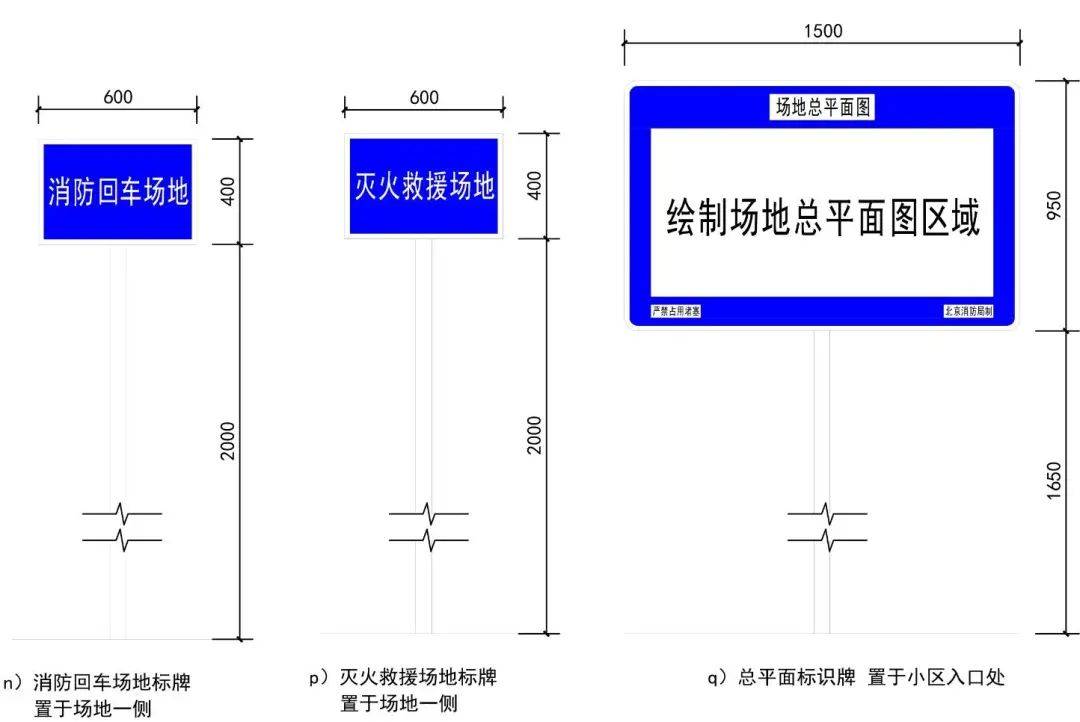

　　4.10 消防回车场指示标牌应设于回车场地靠近消防车道一侧。做法参见【详图e）】

　　4.11 总平面指示标牌应设于建筑地界出入口处。做法参见【详图q）】
