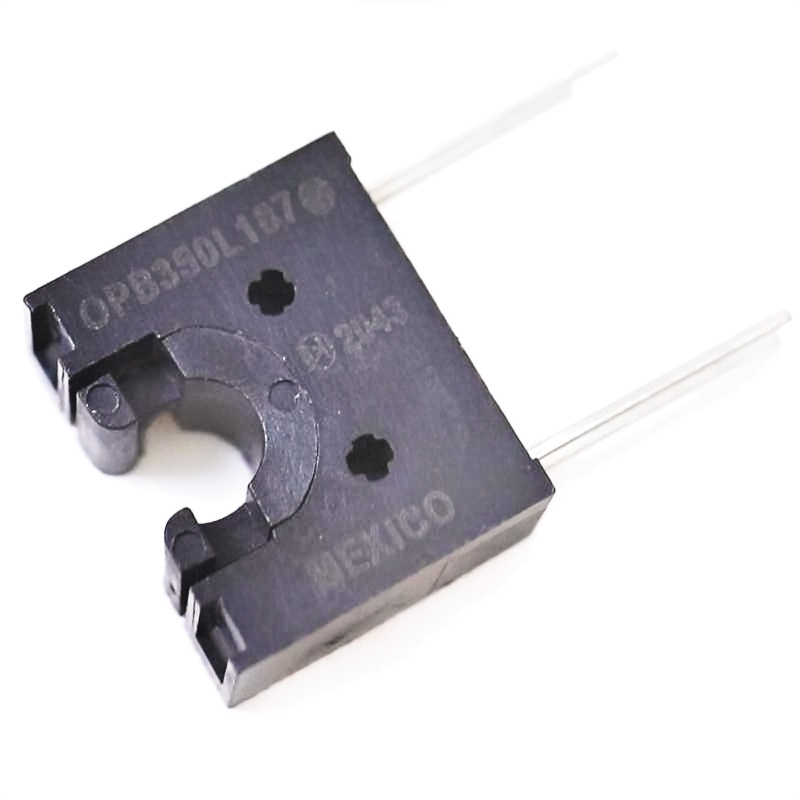

OPB350L187 现货 TT/Optek代理商 3.2mm管式气泡 光电开关

TT Electronics/Optek代理商 深圳市汇通创新科技有限公司

平先生：15323706628

在众多工业、医疗以及日常应用场景中，液体的流动监测是确保流程顺畅、安全的关键环节。TT Electronics推出的OPB350系列管液传感器，凭借其卓越的性能和灵活的设计，为液体监测领域带来了高效可靠的解决方案。

一、产品概述

OPB350系列液体传感器专为与外径为1/16英寸（1.6毫米）、1/8英寸（3.2毫米）、3/16英寸（4.8毫米）和1/4英寸（6.3毫米）的透明管配合使用而设计。当液体通过这些透明管时，传感器能够根据液体的透明度变化，通过光晶体管的电流变化来判断液体的存在与否，从而实现对液体流动状态的精准监测。

二、产品特点

（一）多种管径适配

OPB350系列可适配多种外径的透明管，涵盖了从1/16英寸到1/4英寸的常见管径范围，能够满足不同应用场景下的液体监测需求，无论是细小的输液管还是稍粗的液体输送管，都能精准地进行监测。

（二）灵活的安装方式

该系列提供了两种主要的安装方式。OPB350L系列采用引脚设计，可直接安装在印刷电路板（PCB）上，便于与电子设备集成，实现紧凑的系统设计。而OPB350W系列则配备26 AWG导线，支持远程安装，为用户提供了更大的灵活性，尤其适用于空间受限或需要在特定位置进行监测的场合。

（三）高灵敏度与高可靠性

产品采用高灵敏度的光晶体管，能够对液体的透明度变化做出快速响应。同时，其坚固的外壳设计增强了对环境光的抑制能力，有效避免了外界光线干扰，确保了监测结果的准确性。此外，该系列传感器还具备良好的抗干扰能力和稳定性，能够在各种复杂的工业环境中稳定运行。

（四）丰富的输出状态

OPB350系列能够输出多种状态信号，如“液体存在”、“无液体存在”和“无管存在”，为用户提供更全面的监测信息。用户可以根据实际需求选择合适的输出方式，方便与各种控制系统进行集成。

三、应用场景

OPB350系列管液传感器广泛应用于多个领域：

（一）医疗领域

在医疗设备中，如输液泵、血液透析机等，该传感器能够实时监测液体的流动情况，确保液体的准确输送，保障患者的治疗安全。例如，在输液过程中，能够及时检测到液体是否滴完，避免因液体滴空导致的空气栓塞等风险。

（二）工业领域

在工业生产中，对于各种液体的输送和监测至关重要。无论是石油、化工行业的液体原料输送，还是食品饮料行业的液体灌装，该传感器都能提供可靠的监测解决方案，确保生产过程的顺利进行，提高生产效率和产品质量。

（三）办公设备领域

在办公设备中，如打印机、复印机等，该传感器可用于监测墨水、碳粉等液体的使用情况，及时提醒用户补充耗材，避免因耗材不足导致的设备故障。

四、电气规格

（一）绝对最大额定值（TA = 25° C，除非另有说明）

• 存储温度：-40° C 至 +100° C
• 工作温度：-40° C 至 +85° C
• 引脚焊接温度：260° C（距离外壳1/16英寸处，使用电烙铁焊接5秒）

（二）LED参数

• 正向直流电流：50 mA
• 峰值正向电流（2 μs脉冲宽度，0.1%占空比）：1 A
• 反向直流电压：2 V
• 功耗：100 mW

（三）输出光晶体管参数

• 集电极 - 发射极电压：24 V 或 30 V
• 集电极直流电流：50 mA
• 功耗：100 mW

五、产品型号

• OPB350L062：PCB安装，适用于1/16英寸管径
• OPB350W062Z：带安装卡扣的有线组件，适用于1/16英寸管径
• OPB350L125：PCB安装，适用于1/8英寸管径
• OPB350C125Z（已停产）：带安装卡扣和Molex连接器50-57-9404的有线组件，适用于1/8英寸管径
• OPB350W125Z：带安装卡扣的有线组件，适用于1/8英寸管径
• OPB350L187：PCB安装，适用于3/16英寸管径
• OPB350W187Z：带安装卡扣的有线组件，适用于3/16英寸管径
• OPB350L250：PCB安装，适用于1/4英寸管径
• OPB350W250Z：带安装卡扣的有线组件，适用于1/4英寸管径

六、安装与使用

1. 选择合适的型号：根据实际应用中的管径和安装需求，选择相应的OPB350系列型号。
2. 安装传感器：

• 对于PCB安装的型号（如OPB350L系列），直接将传感器焊接或安装到印刷电路板上，确保引脚与PCB的焊盘对齐。
• 对于有线组件（如OPB350W系列），将传感器的导线连接到控制电路中，并根据需要固定传感器的位置。

1. 连接管路：将透明管插入传感器的检测区域，确保管路与传感器的对齐良好，避免光线泄漏。
2. 调试与校准：根据实际应用需求，通过测试不同液体（如清水、有色液体等）的状态，记录光晶体管的电流变化，从而确定不同状态下的典型电流值，以便后续监测时进行准确判断。

OPB350系列管液传感器以其灵活的适配性、高灵敏度和可靠性，为液体监测提供了一种高效、便捷的解决方案，适用于多种液体监测场景，是您液体监测应用的理想选择。
